FISCHER Nosník Solar-fish 3.15 m, čierny
Nosník na konštrukciu solárnych elektrární
novinka
nie je skladom
Kompletné špecifikácie
Nosník Solar-fish má vyššiu tuhosť ako nosník Solar-light. Vydrží väčší ohyb, a preto je vhodný na inštalácie s väčšími rozostupmi hákov. Nemusíte sa starať o výber správneho profilu - online nástroj fischer Solr Systems to urobí za vás. Pevný nosník je pripravený na montáž fotovoltických panelov pomocou vopred zmontovaných alebo nezmontovaných konzol. Dva nosníky sa dajú jednoducho spojiť pomocou spojky profilu CPN AL, ktorá sa, samozrejme, musí používať v pároch. Okraje nosníka je potrebné utesniť (nie je to povinné) plastovou krytkou AK SP.

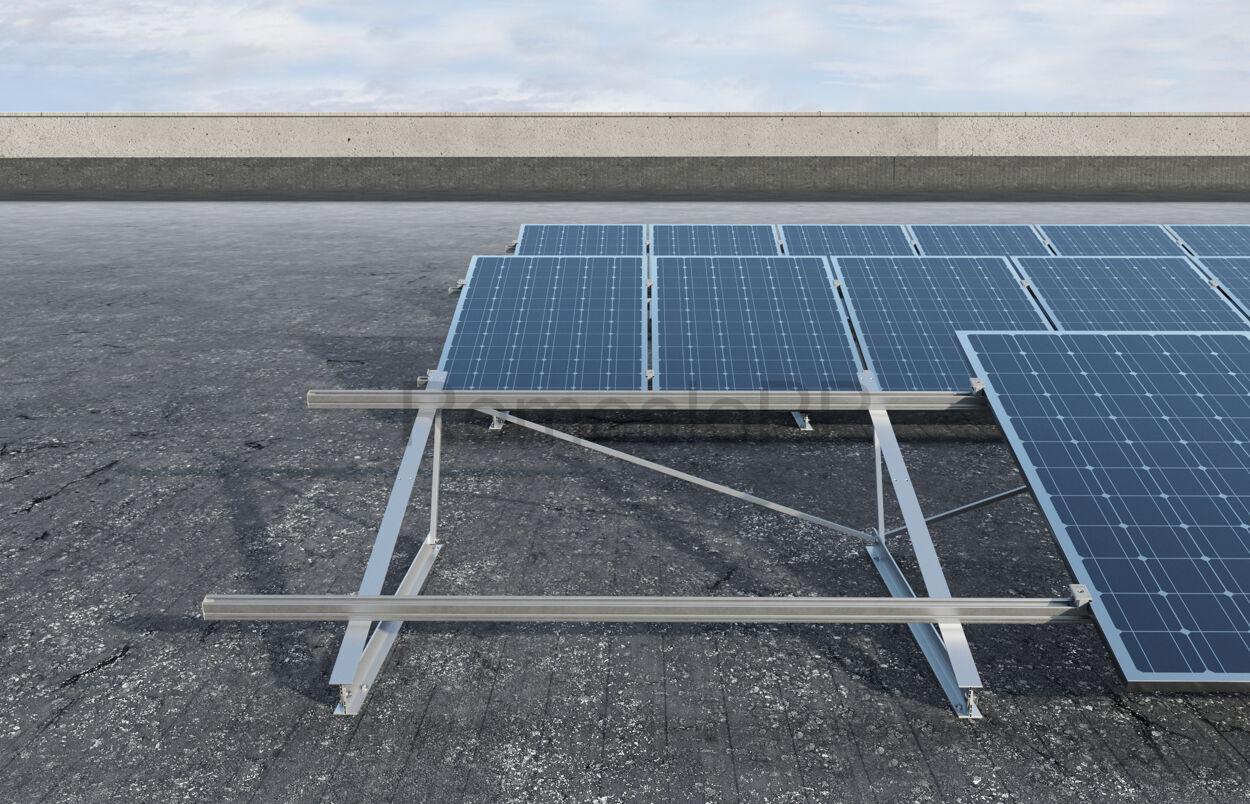

- Univerzálne použiteľné pre šikmé a ploché strechy.
- Rýchla a jednoduchá montáž s podporou systémového príslušenstva.
- Optimalizovaná dĺžka znižuje množstvo odpadu na minimum
- Maximálna odporúčaná vzdialenosť hákov: 1,8 m v závislosti od zaťaženia vetrom a snehom
Princíp funkcie / montáž

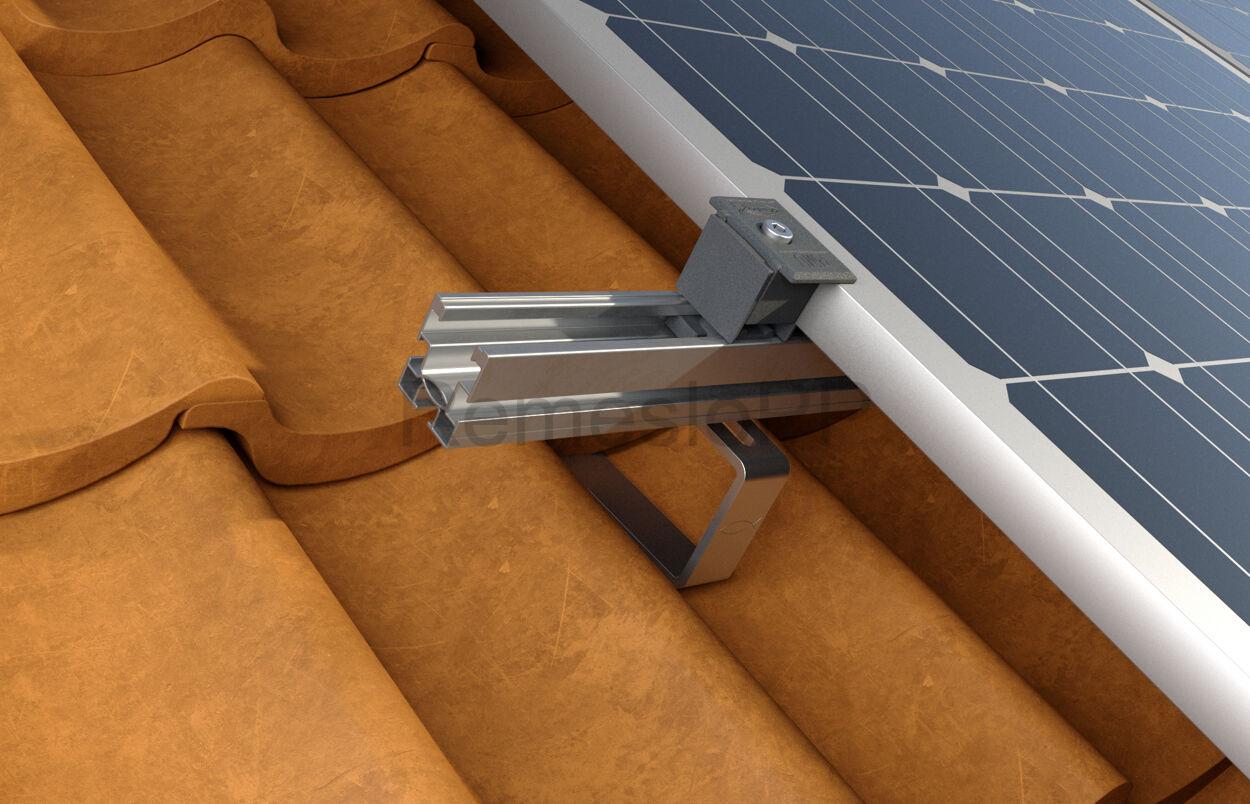

- Upevnite nosník na podpery (háky, kombiskrutky alebo trojuholníkové rámy) pomocou systémového montážneho príslušenstva.
- Na pripevnenie fotovoltických panelov k nosníkom sa používajú systémové predmontované alebo nepredmontované konzoly.
- Ak je potrebné spojiť dva nosníky, použite spojku CPN AL, ale vždy v pároch. Krajné spojky musia byť zaistené samoreznými skrutkami.
- Maximálna odporúčaná dĺžka série fotovoltických panelov je 15 m, aby sa predišlo problémom z tepelnej rozťažnosti prvkov systému.
- Konečnú úpravu zabezpečujú krytky AK SP.

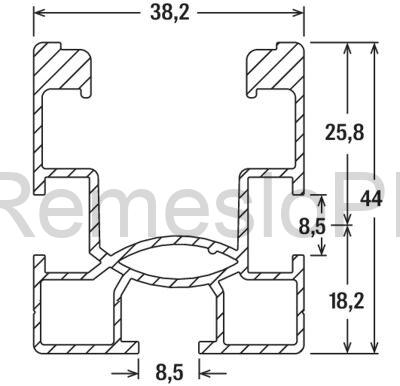

Technické parametre:
| Dĺžka | 3.150 mm |
| Váha kg/m | 0,9222 kg/m |
