FISCHER konzola FCA 41/2,0–300, 1 ks
montážny nosník FUS navarený na kotevnej platni pre priamu montáž na stenu
skladom
Kompletné špecifikácie

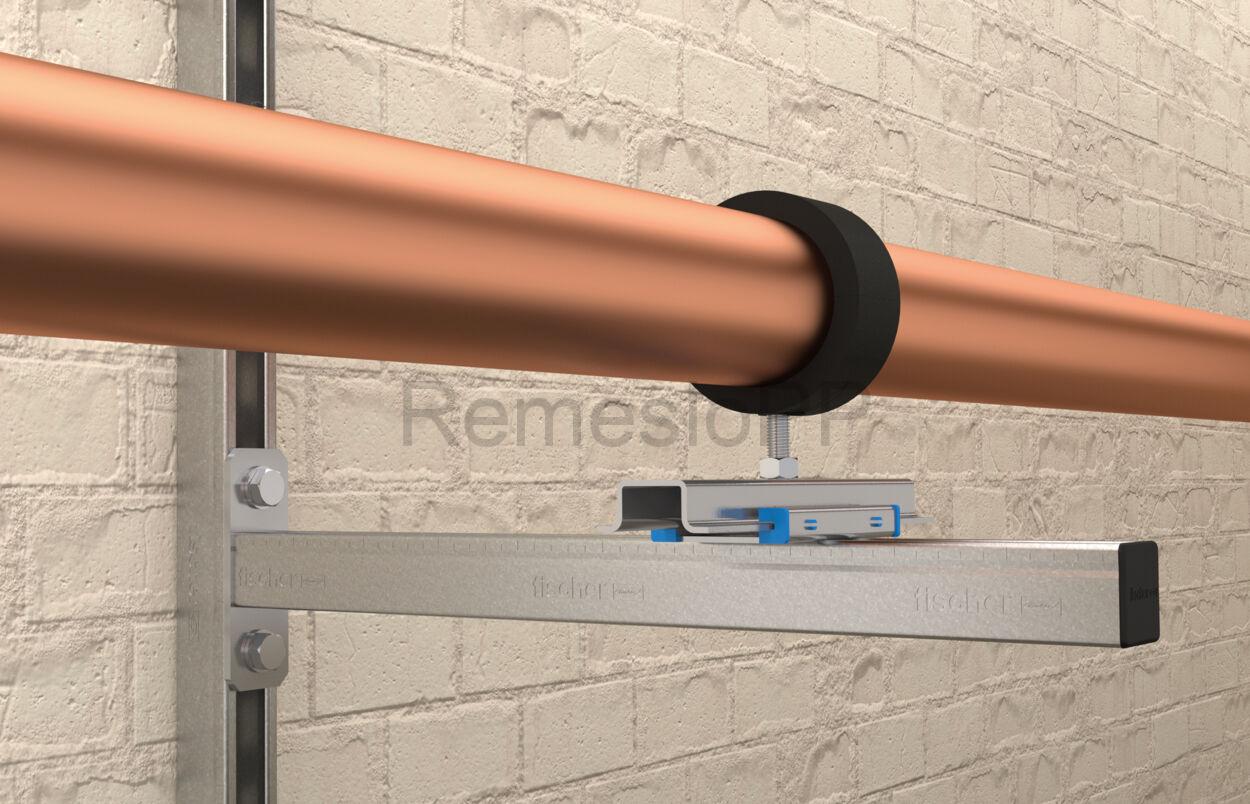

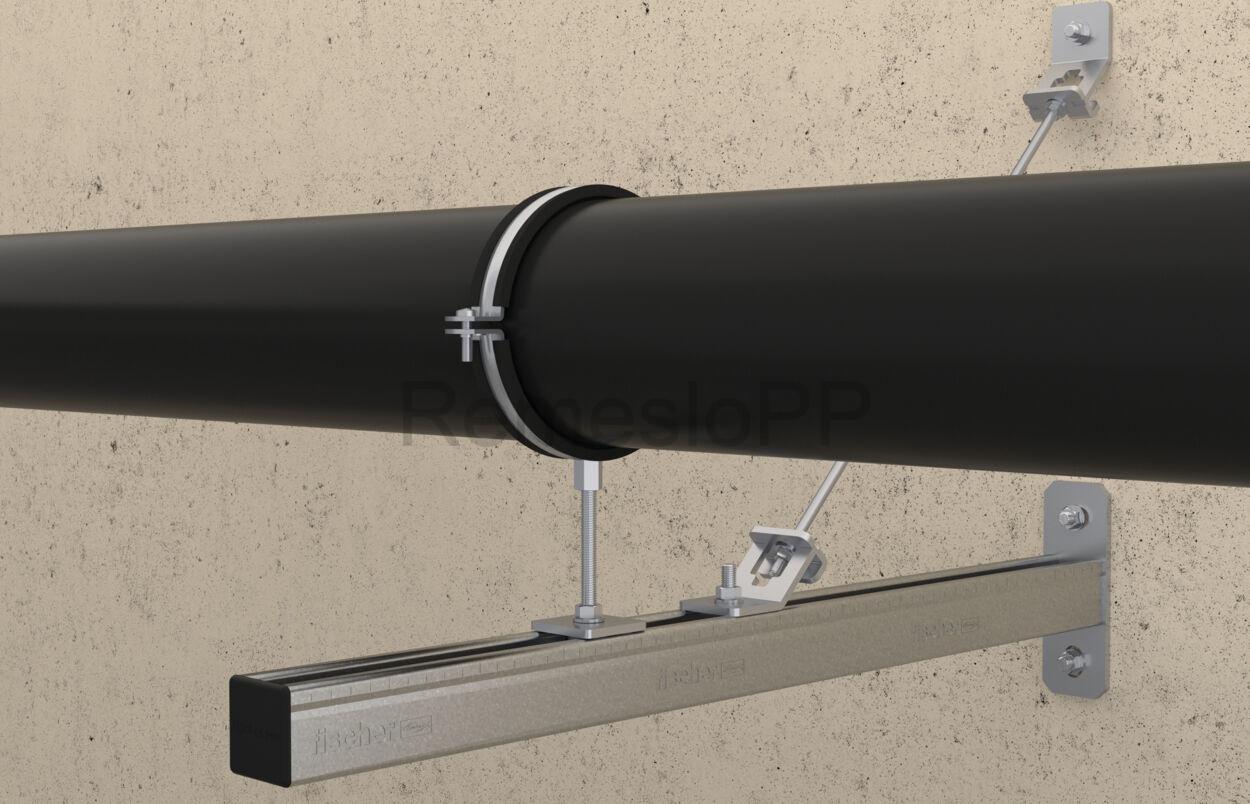

fischer konzola FCA umožňuje rýchle a jednoduché upevnenie napr. potrubí pozdĺž steny. Presnú pozíciu konzoly je možné jednoducho upraviť vďaka oválnym otvorom v kotevnej doske, ktoré sú voči sebe natočené o 90°.
- Robustná kotevná pätka je vhodná aj pre staticky náročné konštrukcie.
- Oválne otvory v kotevnej pätke, ktoré sú vzájomne natočené o 90°uľahčujú presné umiestnenie.
- Ozubenie na vnútornej profilu zvyšuje šmykovú únosnosť systému, napr. pri zvislých aplikáciách.
Aplikácia
- Rýchle a jednoduché upevnenie potrubí (napr. pozdĺž steny)
Princíp fungovania
- Test požiarnej odolnosti v súlade s MLAR/EN 13501.
- Štruktúrovaný sortiment dĺžok.
- Otvory rozdielneho tvaru.
- Vysoká univerzalita pri montáži.
Technické parametre:
| Profil | 41 / 2,0 |
| Dĺžka (l) | 300 mm |
| Max. doporučené statické zaťaženie - zaťažovací prípad 1 (Fempf) | 1,8 kN |
| Max. doporučené statické zaťaženie - zaťažovací prípad 2 (Fempf) | 0,9 kN |
| Max. doporučené statické zaťaženie - zaťažovací prípad 3 (Fempf) | 1,8 kN |
