FISCHER Predmontovaný trojuholníkový rám STFN 200 25°-30°-35°, bal. 5 ks
Komponent pre výstavbu fotovoltickej elektrárne na plochej streche
skladom
Kompletné špecifikácie

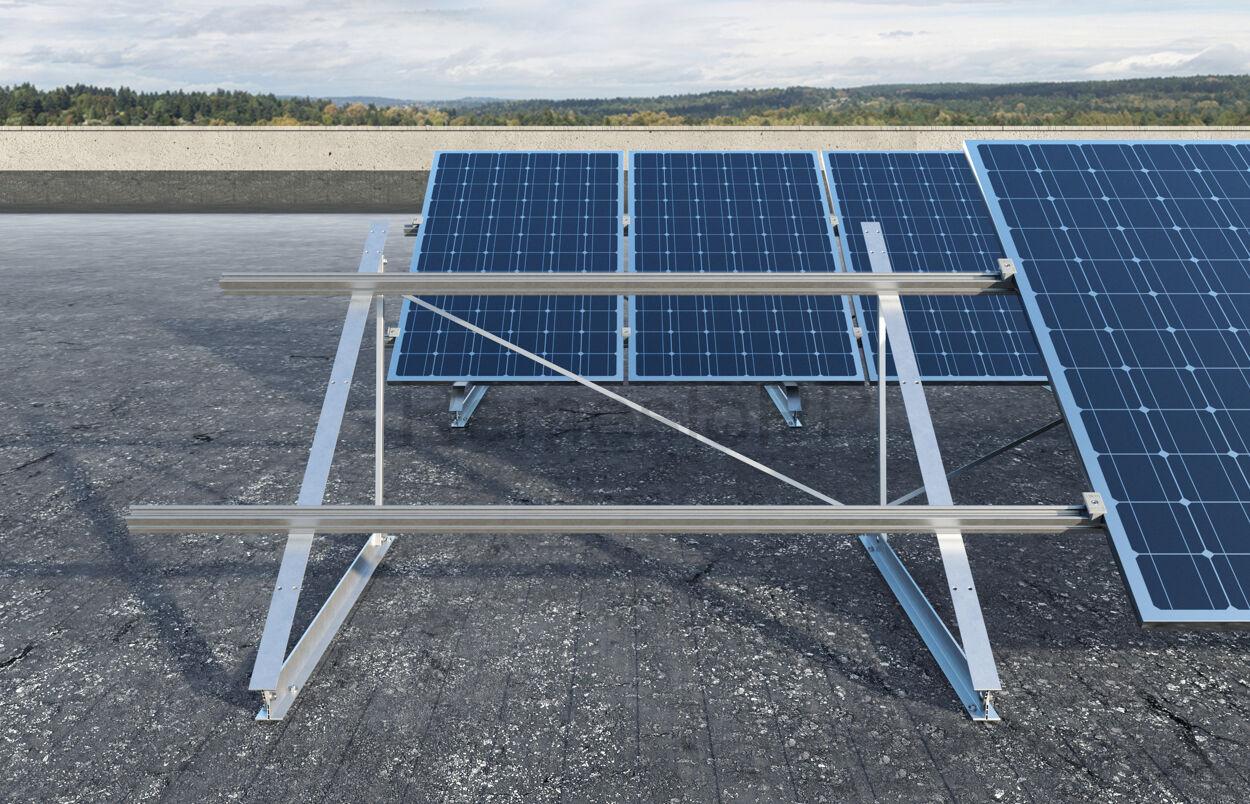

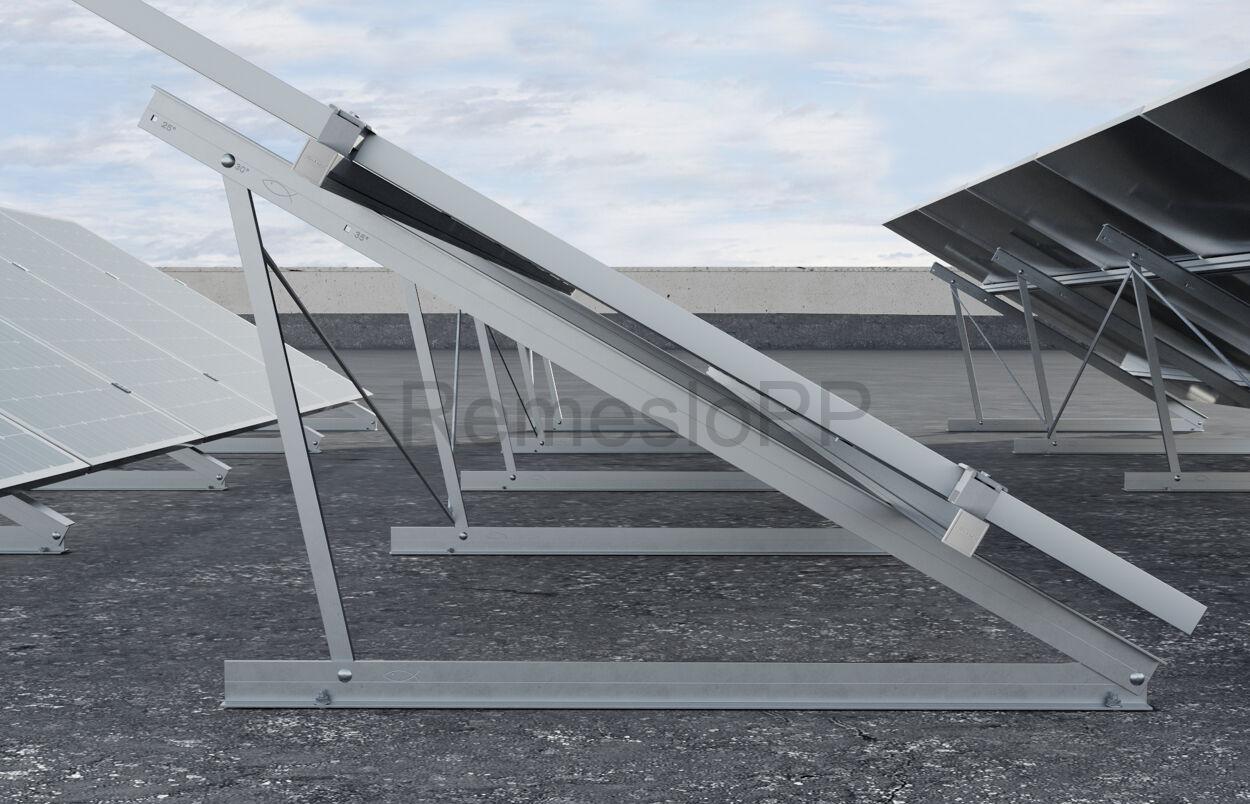

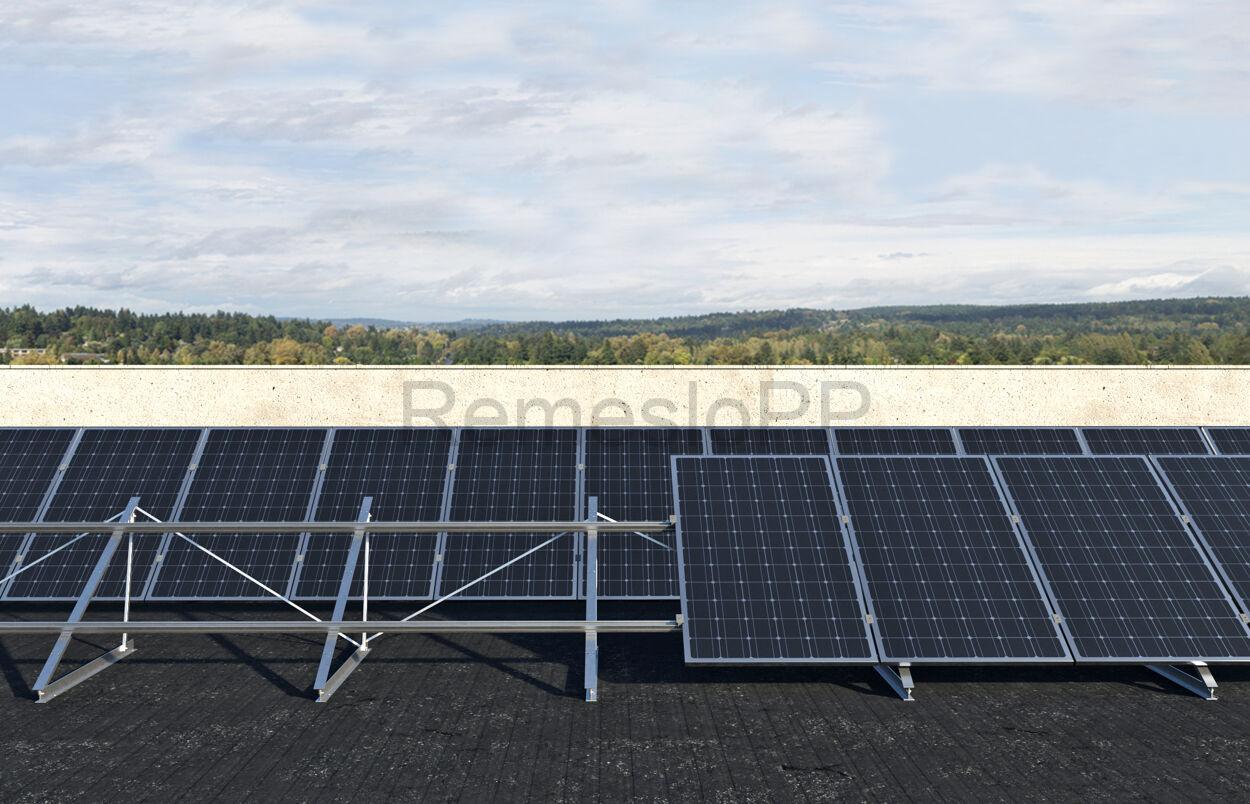

Trojuholníkový rám je vopred zmontovaný, nastaviteľný konštrukčný prvok, ktorý sa používa na realizáciu fotovoltickej elektrárne na plochých strechách. Typ STFN 200 so sklonom 25° - 30° - 35° sa používa na strechách s atikou. Väčšie rámy sú prispôsobené na inštaláciu veľkých fotovoltických panelov. Z výpočtu zaťaženia a nosnosti použitého nosníka sa určí potrebný počet rámov, ktoré sú spojené nosníkmi, na ktoré sa potom pomocou konzol upevnia fotovoltické panely ako na šikmých strechách. Konštrukcia získava priestorovú tuhosť upevnením hliníkového nosníka BP AL na zadné podpery rámov.
- Kompletný konštrukčný prvok obsahuje príslušenstvo na upevnenie nosníkov.
- Sklon rámu je možné nastaviť.
- Umožňuje montáž panelov na šírku a výšku.
- Materiál poskytuje rámom dlhú životnosť a vynikajúcu odolnosť proti korózii.

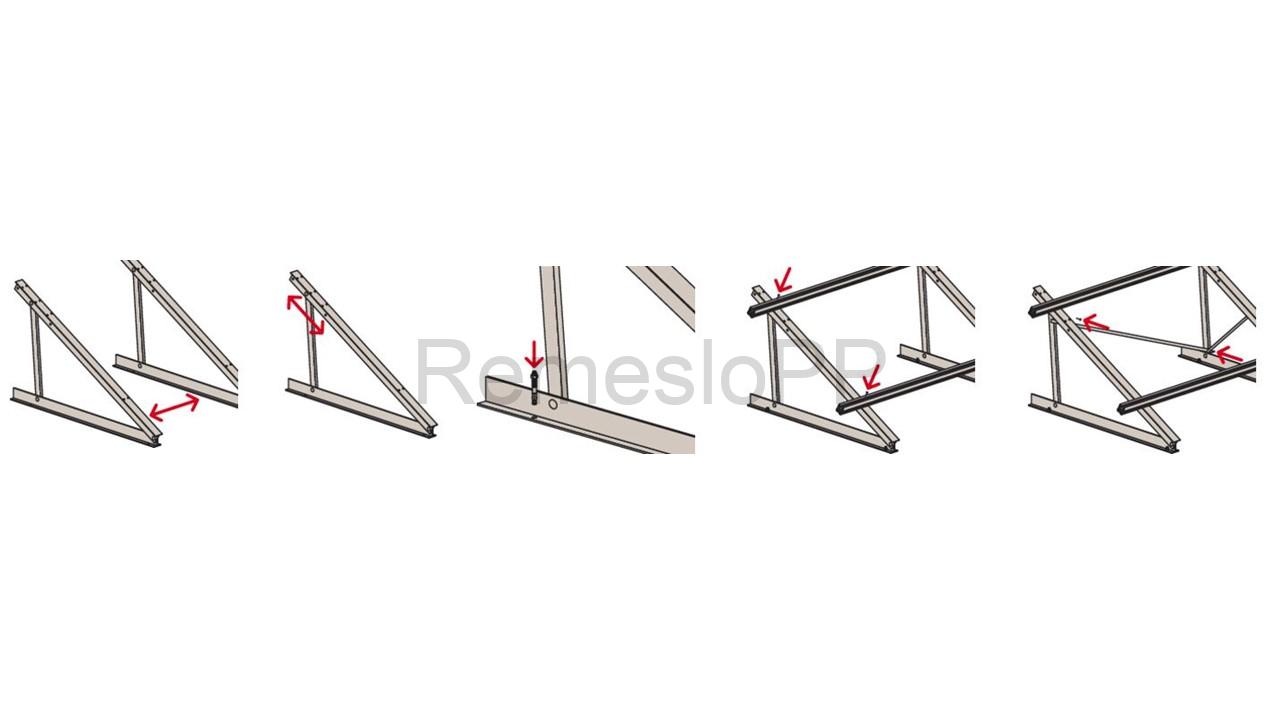

Princíp funkcie / montáž
- Počet a rozmiestnenie rámov podlieha statickému výpočtu, ktorý zohľadňuje zaťaženie vetrom a snehom.
- Umiestnite rámy, a ak je predmetom práce ich ukotvenie, upevnite ich na strešnú konštrukciu.
- Na upevnenie nosníkov k trojuholníkovým rámom použite dodané skrutky a matice.
- Ak konštrukcia nie je ukotvená, zabezpečte ju systémom záťaže proti vetru.
Technické parametre:
| Priemer otvoru | 10,5 mm |
| Váha | 4 |
| Rozmer kľúča (imbus) | 13 mm |
| Uťahovací moment | 10 Nm |
